ประกอบบอร์ด 741 ฉบับ Un-Sound !!!

          สวัสดีครับชาว IT ทุกท่าน  เป็นไงบ้างครับสถานการณ์น้ำท่วม..ก็คงจะโดนกันเยอะนะครับ  ก็ขอเป็นแรงใจให้ทุกคนนะครับที่โดนน้ำท่วม...เด๋วอีกหน่อยก็คงจะผ่านพ้นไปด้วยดีนะครับ...วันนี้ผมมีบทความเกี่ยวกับอิเล็กทรอนิกส์มาฝากครับ  สำหรับในวันนี้จะเป็นการสร้างภาคขยายโดยใช้ IC ยอดนิยมคือ 741  ที่มีบอร์ดขายทั่วไปตามบ้านหม้อนะครับสำหรับบอร์ดตัวเก่านั้นจะใช้ TR เป็น 2N3055 และ MJ2955  ไฟเลี้ยง 24-0-24 (+/-35)  จะได้กำลัง W ประมาณ 50 W นะครับ  แต่ตอนนี้เราจะโมมาใช้ TR 2SC 5200   และ  2SA 1943 ไฟ 40-0-40 (+/-56) จะได้กำลัง W อยู่ที่ 100 W ในที่นี้ข้อมูลในการโมเราต้องขอขอบคุณ ท่านนิมิต  เจ้าบ้านแห่ง  UN SOUND. COM  ที่ท่านได้ทำการทดลองมาแล้ว....

มาดู Datasheets UA741 กันครับ

     สำหรับบอร์ดนั้นผมไม่ได้กัดเองนะครับ  เพราะแถวบ้านหม้อนั้นมีขายเยอะแยะราคา 15 บาท ครับ  และอุปกรณ์ทั้งหมดก็หาได้ที่นั้นจ้า

มาดูอุปกรณ์ทั้งหมดของเรากันครับ ผมจะไม่รวมภาคจ่ายไฟนะครับเพราะของผมมีแล้วคร้บ....

     รูปบอร์ดเดิมๆจากบ้านหม้อครับ

     รูปบอร์ดที่ทำการแปลงแล้วของท่าน นิมิต ครับ

     ลงมือประกอบได้ครับ  เริ่มที่อุปกรณ์ที่มีตัวขนาดเล็กก่อนนะครับ   ซีเนอร์ไดโอด, ตัวต้านทาน, IC, ตัวเก็บประจุ, Tr

     เสร็จแล้วครับ  อุปกรณ์น้อยยังงี้คงไม่ต้องใช้เวลาในการบัดกรีมากนัก

     อย่าลืมเดินสายไปยัง Tr 2sc5200 และ 2sa1943 ด้วยนะครับ  รายละเอียดต่างๆอยู่ที่  www.un-sound.com ครับ



     ในที่นี้ผมจะใช้ไฟเลี้ยง +/-12 ก่อนนะครับเพื่อตรวจสอบความผิดพลาดก่อนที่จะกระโดดไปใช้ 40-0-40 เลย...

     วัดไปที่จุดออกลำโพงครับ   ต้องเป็น 0 V นะครับ  ถ้าไม่ได้แสดงว่าวงจรมีปัญหาแล้วแหละ

     วงจรทำงานปกติครับ  ลองเอาลำโพงมาต่อ  เป็นลำโพงคอมนะครับ  เสียงดังไม่มากและแหบครับ  เพราะว่าเราใช้ไฟน้อยไป  แล้วก็ลองใช้ไฟที่ +/- 56 V หม้อแปลง 40-0-40 ให้กำลัง (100W) เสียงดีใช้ได้ครับ เสียงแหลมไม่บาดหู  กลางโปร่ง  ตามสไตล์ AB ครับ

     ก็เป็นอีกหนึ่งบทความนะครับที่เกี่ยวข้องกับอิเล็ก  เหมาะสำหรับผู้ที่เริ่มต้นและสนใจ...ไม่แน่นะครับเมื่อคุณได้ลองลงมือทำแล้ว  คุณอาจจะสร้างขึ้นมาอีกตัวก็ได้  ทำเองใช้เอง...ภูมิใจ  อิอิ  สำหรับวันนี้ผมก็ขอลาไปเพียงเท่านี้  ขออนุญาติไปฟังเสียงของ 741 หวานๆเบียร์เย็นๆซักหน่อย  อิอิ....สวัสดีครับ.......

CSS + PHP เบื้องต้น

CSS + PHP เบื้องต้น

     สวัสดีครับชาวไอทีทุกท่าน  วันนี้ผมมีบทความเกี่ยวกับ CSS  มาฝากครับ  ซึ่งถ้าใครเขียนเว็บอยู่แล้วนั้นจะรู้ว่าหลักการเขียนเป็นยังไงและใช้งานยังไง  แต่สำหรับคนที่พึ่งเริ่มต้นนั้นก็สามารถติดตามได้จากบทความนี้ครับ
       ก่อนอื่นนั้นเราต้องมี appsevr  และโปรแกรมที่จะใช้เขียนก่อนนะครับ  ในที่นี้ผมใช้ Dreamweaver ในการเขียนนะครับ  สำหรับ appsevr นั้นสามารถโหลดมาใช้งานได้ฟรีๆที่ http://www.appservnetwork.com/

ขั้นตอนการติดตั้ง
       มาดูขั้นตอนการติดตั้งกันเลยครับ  ดับเบิ้ลคลิกตัวที่โหลดมาเลยครับ

คลิก Next

คลิก I Agree

คลิก Next

คลิก Next

       ตรงนี้ข้างบนจะเป็นชื่อ server  และข้างล่างจะต้องกรอก E-mail ของเราครับ  แล้ว Next

กรอก password แล้ว Install  ครับ

กำลังทำการติดตั้ง

เสร็จสิ้นครับ

       ทดสอบว่าโปรแกรมสามาถรทำงานได้หรือไม่  โดยทำการกรอก 127.0.0.1 ที่ url ครับ  ถ้าไม่มีอะไรผิดพลาดจะขึ้นตามรูปข้างล่างครับ

       มากำหนด server ให้กับ Dw ครับ  โดยเลือก site > new site

1. พิมพ์ชื่อเว็บของเรา

2. เลือกที่เก็บเว็บของเรา

       กดเลือกมาที่ C:\AppServ\www แล้วก็ตั้ง folder ใหม่เป็นชื่องานของเรานะครับ  แล้วเลือก open ....

เลือก Select

       เลือก server  แล้วก็เลือกคลิก +

เลือก Basic  ตั้งค่าตามภาพแล้วเลือก Advanced ครับ

ตั้งค่าตามภาพครับ

เลือก Testing  แล้ว Save ครับ

มาเริ่มต้นการเขียนกันเลยครับ  เลือก php

       ซื่งตอนนี้เรายังไม่สามารถใช้งานภาษาไทยได้นะครับ  ต้องมาตั้งค่าก่อน  เลือก Edit> preferences ครับ

ตั้งค่าตามภาพเลยครับ

แล้วก็กด ok ครับ

เริ่มตั้นการเขียน css ครับ  โดยการประกาศเรียกใช้งาน css ก่อน

<style type="text/css">

 #textbox{

               position:absolute;

        width:200px;

         height:200px;

               background:#309;

     left: 102px;

   top: 66px;

   }

 </style>

       สังเกตุว่าถ้าเราประกาศ  position:absolute;  กล่องใบนี้สามารถใช้เม้าส์ลากวาง หรือ ขยาย-ย่อ ขนาดได้ครับ

กด F12  เพื่อรันดูครับ

       เป็นไงบ้างครับสำหรับ CSS เบื้องต้น  ในความคิดของผมแล้ว CSS นั้นจะช่วยให้เราเขียนเว็บได้เร็วและสวยมากขึ้นเลยครับ  เด๋วบทความต่อไปเราจะมาเจาะลงลึกกว่านี้นะครับ  หวังว่าคงเป็นประโยชน์ไม่มากก็น้อยกับผู้ที่สนใจนะครับ  สำหรับวันนี้สวัสดีครับ....... _/l\_

คอมฯ เปิดติดแต่หน้าจอดำ !!!

     สวัสดีครับชาวไอทีทุกท่าน  วันนี้ผมมีบทความเกี่ยวกับ hardware คอมพิวเตอร์มาฝากครับ  คือว่ามีเพื่อนผมคนหนึ่งได้นำ Case pc  มาให้ผมซ่อมให้ครับ  อาการคือ เปิดติด  แต่จะเป็นหน้าจอดำ  ซึ่งถ้าคนที่มีความรู้เกี่ยวกับคอมฯ มาบ้างก็จะเดาออกเลยว่ามันเป็นเพราะสาเหตุอาไร  อันดับแรกเลยคือเปิดเครื่องแล้วฟังเสียง "ปิ๊บ"  ซึ่งจะัมีเสียงตอนเราเปิดเครื่อง  แต่ว่าเครื่องที่ผมทำนั้น  ไม่มีเสียงอาไรขึ้นเลยครับ  ผมเลยทำการเปิดฝาข้างออกมา...เลยได้รู้ว่า......ในเครื่องไม่มี speaker ไบแอส !!!

      หน้าตาเครื่องครับ  เป็นเครื่องประกอบ  intel  7300

     เมนบอร์ด P5KPL-AM/PS

     สำหรับพัดลมนั้นจะเป็นของที่ซื้อมาใส่เองนะครับ  ไม่ใช่ของ intel

     ผมได้ทำการลองเปลี่ยน psu  ดู ปรากฎว่าเครื่องติดครับ  แสดงว่าเป็นที่ psu  แน่นอนครับ

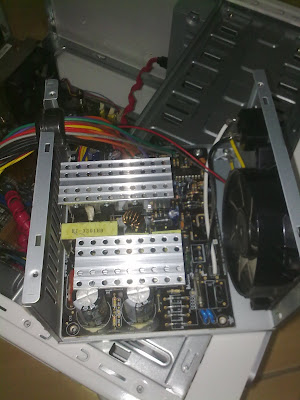

     ผมได้ลองแกะ psu ออกมาดู  ก็พบว่ามีสภาพที่ใหม่อยู่   เลยลองหาดูว่ามีอุปกรณ์อะไรบ้างที่เสียหาย   แต่ก็ไม่พบอาไรเสียหาย

     สุดท้ายเลยลองเอามิเตอร์ว่าวัดว่าไฟที่ออก  4 pin (เหลือง2 , ดำสอง)  ที่มาเลี้ยงเมนบอร์ด  ดูว่ามีไฟ 12 v มาเลี้ยงวงจรหรือป่าว  เหอะๆ  แล้วเราก็จอสาเหตุครับ  ไม่มีไฟออกมาเลย  สำหรับไฟ 4 pin 12 v นี้  ก็มีความสำคัญรองจาก 24 pin หลัก  แต่ถ้าเมนบอร์ดรุ่นเก่าจะไม่ได้ใช้  แต่เมนบอร์ดรุ่นใหม่นี้จะจำเป็นมากนะครับ  ยิ่งถ้าเป็นเมนบอร์ดรุ่นใหญ่สำหรับนัก overclock  แล้ว  การบริโภคพลังงานนั้นบางรุ่นมีมาถึง 6 pin เลยนะครับ  และต้องการ psu 80+ ขึ้นไป  เพื่อจะได้จ่ายไฟได้เต็มที่

      ผมได้ทำการย้ำตะกั่วไฟ 12 v  ที่ไปเลี้ยงเมนบอร์ดเพื่อที่จะทำให้ตะกั่วกับสายไฟแน่นขึ้น...และเช๊คดูว่าตรงไหนหลวม  เพราะว่า psu  มีสภาพที่ใหม่มาก..ไม่น่าจะเสีย  เลยลองย้ำตะกั่วดูตรงภาคจ่ายไฟครับ

    555  ในที่สุด   ผลของการย้ำตะกั่วก็เป็นผลครับ   เครื่องเปิดติด  และบู๊ตเข้า วินโดว์ได้...ส่งงานได้ครับ


     สำหรับทิปนี้ก็จะเป็นเรื่องของ hardware โดยเฉพาะเลยนะครับ  สำหรับวันนี้ผมก็ขอลาไปเพียงเท่านี้   หวังว่าคงเป็นประโยชน์ไม่มากก็น้อยสำหรับผู้ที่สนใจนะครับ...สำหรับวันนี้...ขอกล่าวคำว่า ...สวัสดีครับบ...  _/l\_
